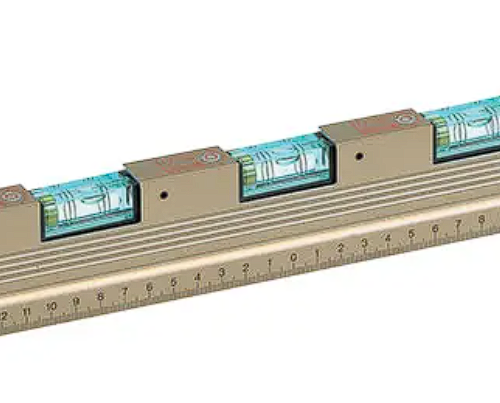

THƯỚC THỦY KOD GL-25U/GL-15U/GL35U (300-500mm) (MADE IN JAPAN)
Thước thủy – JAPAN
SIÊU BỀN BỈ VÀ CHÍNH XÁC

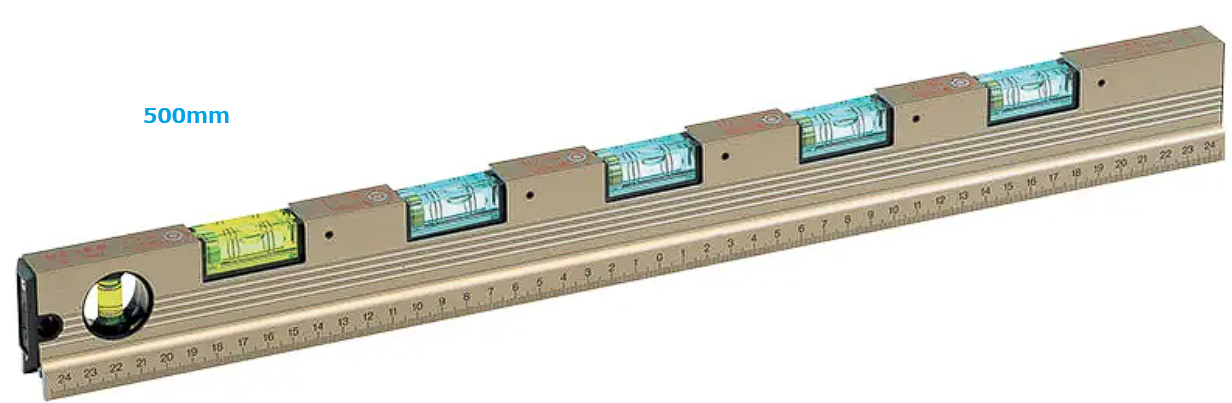

GL-25U / GL-15U / GL-35U – Thước Thủy đo độ dốc thoát nước
Máy đo độ dốc thoát nước chính xác với các ống đo độ dốc thay đổi giúp cải thiện đáng kể hiệu suất làm việc.
SỬ DỤNG:

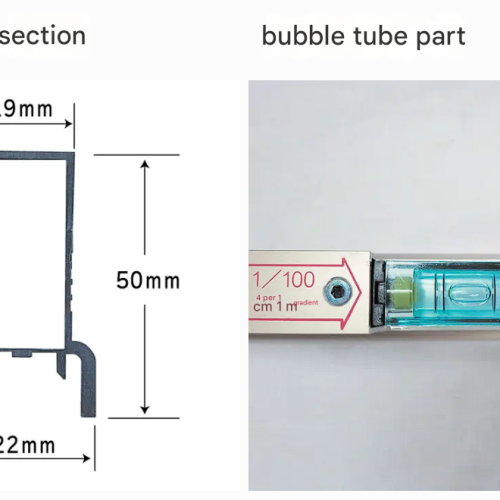

Khung
- Khung dạng hộp có rãnh chữ U
- Rãnh chữ U để đo ống Hume và ống VU (φ19 trở lên)
- Vạch chia độ
- Xử lý bề mặt nhôm
- Ép đùn tôi nhiệt
Vòng
- Vòng ngang/Vòng đo độ dốc: Ống nhựa dạng khối
- Vòng dọc: Ống nhựa dạng ống
- 4 vạch chia độ
- Độ nhạy: 0,5mm/m = 0,0286°
- Độ chính xác: ±1,50mm/m = ±0,0859°
Bảng thông số độ dốc cho các loại thước đo độ dốc (slope gauges) mã sản phẩm GL-25U, GL-15U, và GL-35U của một nhà sản xuất. Các thiết bị này được thiết kế đặc biệt để đo độ dốc thoát nước cho các loại ống (ví dụ: ống cống bê tông, ống nhựa PVC).
Thông số chi tiết

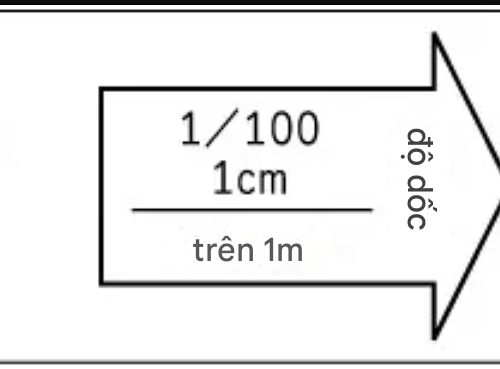

Bảng hiển thị các tỷ lệ độ dốc khác nhau và giá trị tương ứng tính bằng centimet trên một mét dài (cm/m).

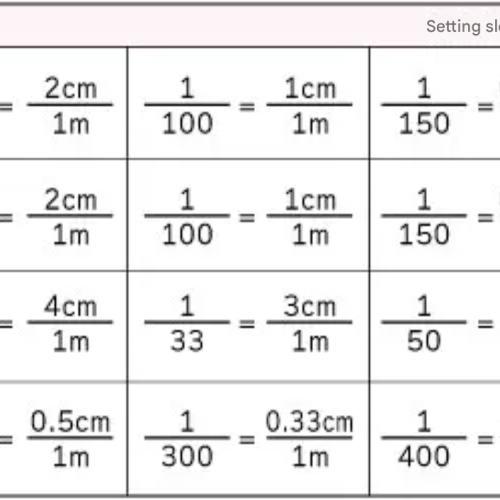

| Mã sản phẩm | Kích thước | Tỷ lệ độ dốc | Giá trị (cm/m) | Hướng đo |
|---|---|---|---|---|

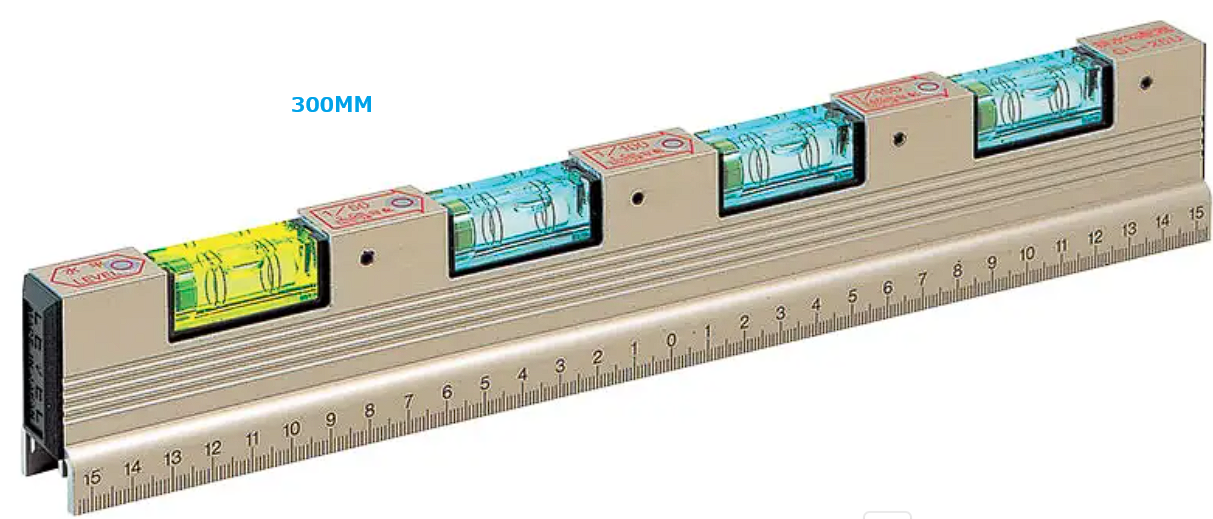

| GL-25U | 300mm | 1/50, 1/100, 1/150 | 2cm/1m, 1cm/1m, 0.67cm/1m | Ngang |
| GL-25U | 500mm | 1/50, 1/100, 1/150, 1/200 | 2cm/1m, 1cm/1m, 0.67cm/1m, 0.5cm/1m | Ngang, Dọc |
| GL-15U | 500mm | 1/25, 1/33, 1/50, 1/75 | 4cm/1m, 3cm/1m, 2cm/1m, 1.33cm/1m | Ngang, Dọc |
| GL-35U | 500mm | 1/200, 1/300, 1/400, 1/500 | 0.5cm/1m, 0.33cm/1m, 0.25cm/1m, 0.2cm/1m | Ngang, Dọc |

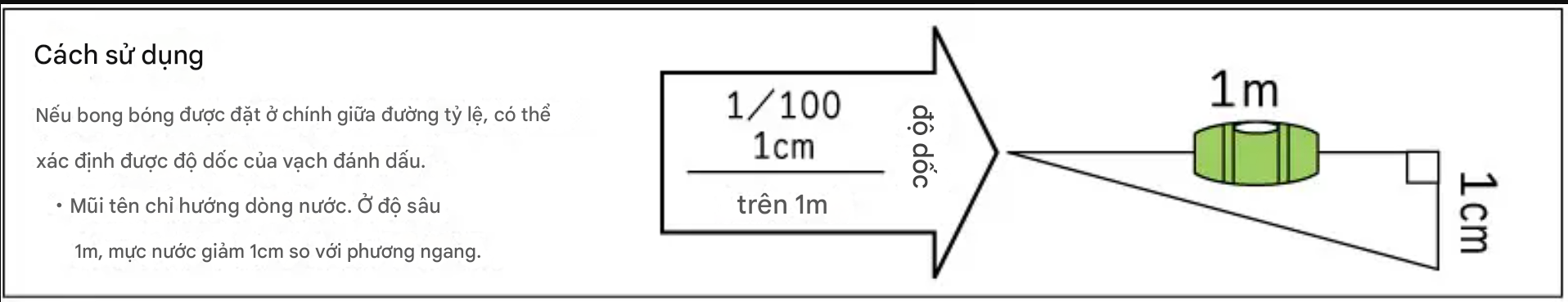

Các công cụ này giúp đơn giản hóa việc cài đặt độ dốc chính xác tại công trường bằng cách cung cấp các mức độ dốc được thiết lập sẵn trên ống thủy chuẩn.
GL-25U-02
GL-25U-03
Có sẵn chứng nhận hiệu chuẩn
The ultimate drainage grader, featuring variable grade vials for dramatically improved work efficiency.

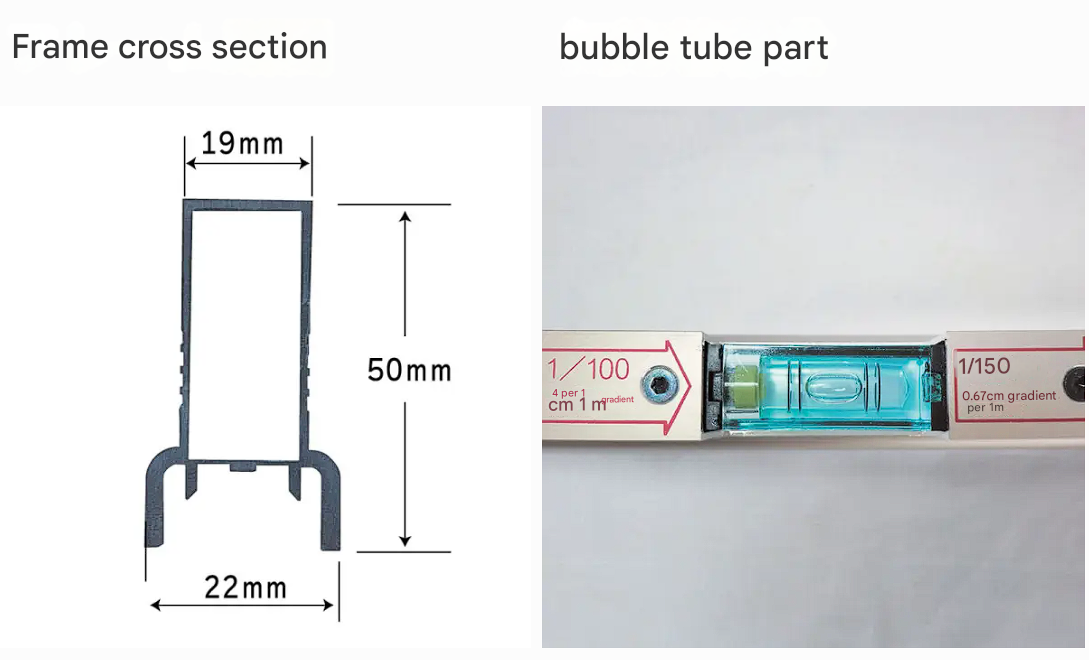

Frame
- Box-type frame with U-groove
- U-groove for measuring Hume pipes and VU pipes (φ19 and larger)
- Scale graduations
- Aluminum surface treatment
- Heat-hardened extrusion

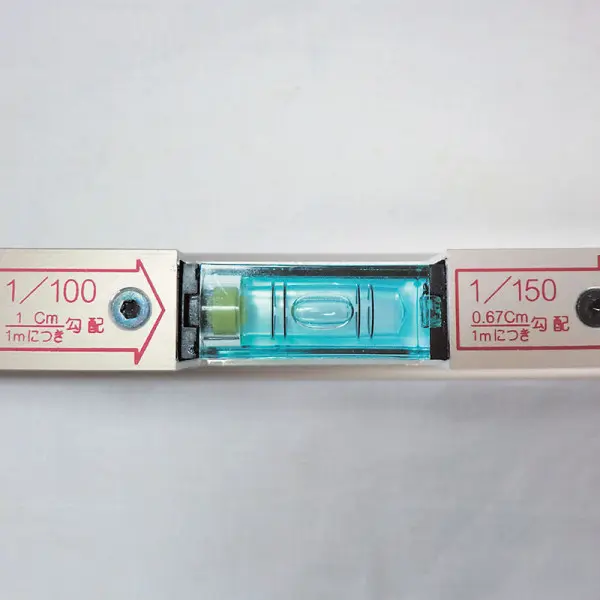

AIR BUBBLES TUBE
- Horizontal/gradient gauge vial: Block-type resin vial
- Vertical vial: Tubular resin vial
- 4 graduations
- Sensitivity: 0.5 mm/m = 0.0286°
- Accuracy: ±1.50 mm/m = ±0.0859°
GL-25U-02/ GL-25U-03

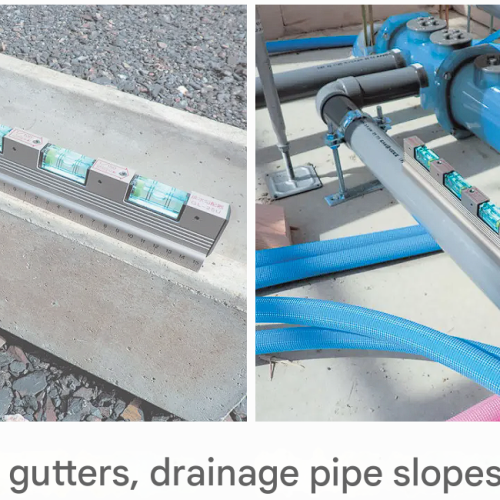

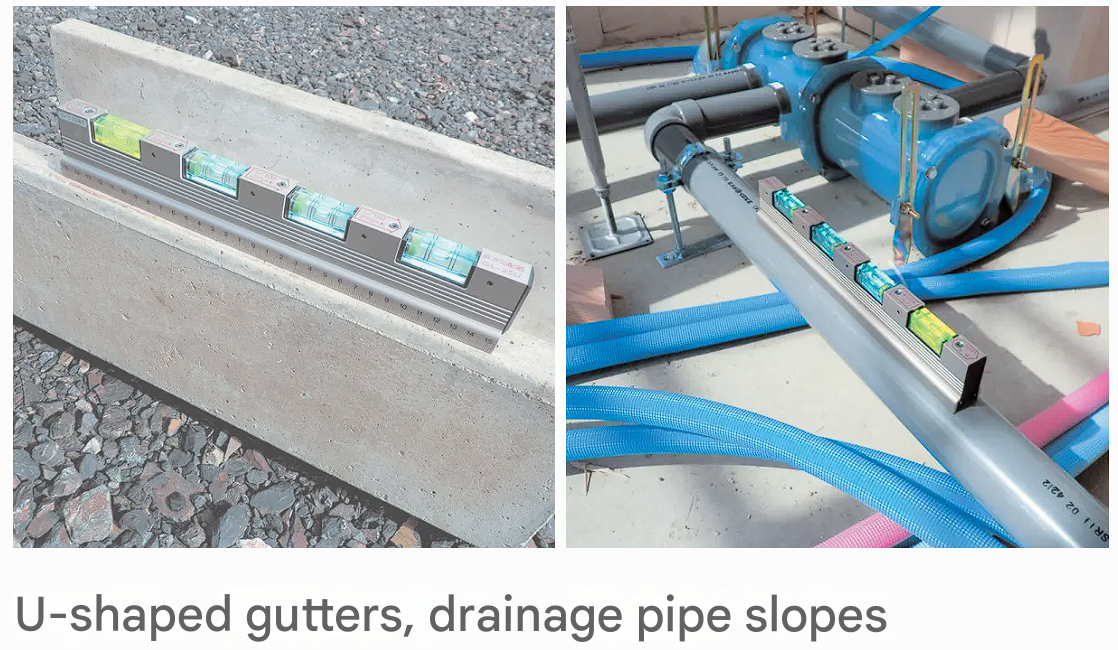

Slope rating table for the GL-25U, GL-15U, and GL-35U series of slope gauges from one manufacturer. These instruments are specifically designed to measure the drainage slope of pipes (e.g., concrete sewer pipes, PVC pipes).

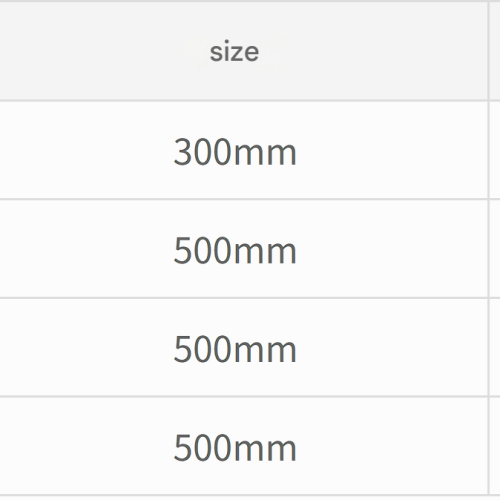

Specifications
The table shows various slope ratings and their corresponding values in centimeters per meter (cm/m).

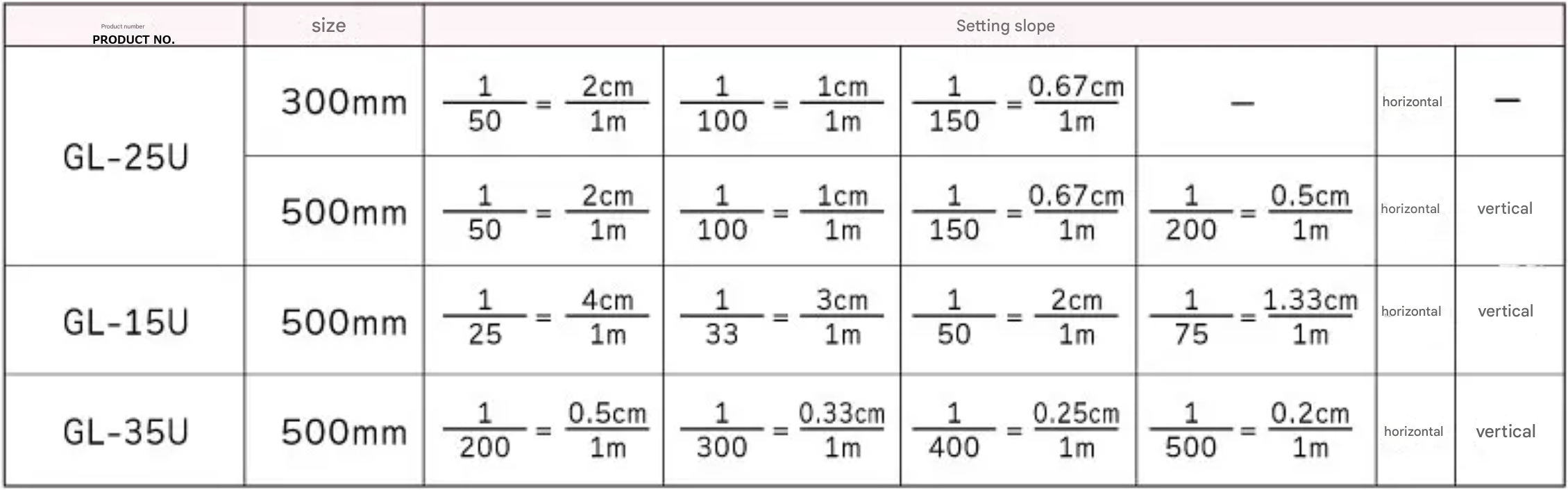

Product Code Size Slope Ratio Value (cm/m) Measuring Direction
GL-25U 300mm 1/50, 1/100, 1/150 2cm/1m, 1cm/1m, 0.67cm/1m Horizontal
GL-25U 500mm 1/50, 1/100, 1/150, 1/200 2cm/1m, 1cm/1m, 0.67cm/1m, 0.5cm/1m Horizontal, Vertical
GL-15U 500mm 1/25, 1/33, 1/50, 1/75 4cm/1m, 3cm/1m, 2cm/1m, 1.33cm/1m Horizontal, Vertical
GL-35U 500mm 1/200, 1/300, 1/400, 1/500 0.5cm/1m, 0.33cm/1m, 0.25cm/1m, 0.2cm/1m Horizontal, Vertical

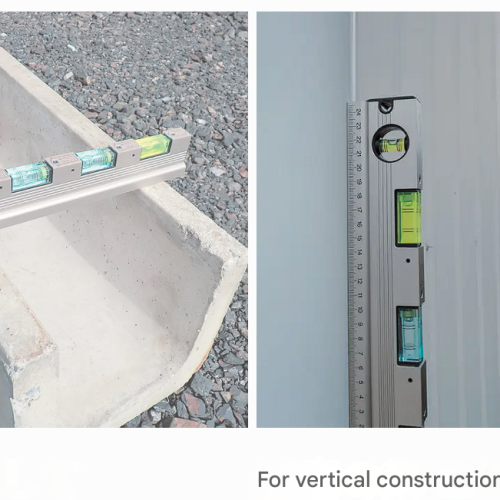

These tools simplify the precise setting of slopes on the job site by providing pre-set slope levels on the level tube.
Specifications
The table shows various slope ratings and their corresponding values in centimeters per meter (cm/m).
Product Code Size Slope Ratio Value (cm/m) Measuring Direction
GL-25U 300mm 1/50, 1/100, 1/150 2cm/1m, 1cm/1m, 0.67cm/1m Horizontal
GL-25U 500mm 1/50, 1/100, 1/150, 1/200 2cm/1m, 1cm/1m, 0.67cm/1m, 0.5cm/1m Horizontal, Vertical
GL-15U 500mm 1/25, 1/33, 1/50, 1/75 4cm/1m, 3cm/1m, 2cm/1m, 1.33cm/1m Horizontal, Vertical
GL-35U 500mm 1/200, 1/300, 1/400, 1/500 0.5cm/1m, 0.33cm/1m, 0.25cm/1m, 0.2cm/1m Horizontal, Vertical
These tools simplify the precise setting of slopes on the job site by providing pre-set slope levels on the level tube.
- Calibration certificate available
Custom Order Examples
Non-standard sizes (e.g., 1M) can also be manufactured.
Custom gradient settings are also available for the GL-25U, GL-15U, and GL-35U.
For example, we can change the 1/200 gradient of the GL-25U 500mm to a 1/250 gradient. (Separate quote required.)
Non-standard sizes (e.g., 1M) can also be manufactured.
Custom gradient settings are also available for the GL-25U, GL-15U, and GL-35U.
For example, we can change the 1/200 gradient of the GL-25U 500mm to a 1/250 gradient. (Separate quote required.)
