KWY25～KWY100 (25A~100A) Water best/ Bẫy ngưng nước ống thoát hệ thống lạnh (ngang)

KWY25～100 Water best/ Bẫy ngưng nước (ngang) : CHỐNG CÔN TRÙNG, CHỐNG NƯỚC CHẢY NGƯỢC, CHỐNG MÙI HÔI
Nhà SX : TOEI KOGYO (JAPAN)
Model: KWY25 ~ KWY100 (25A~100A)
Bảo hành 10 năm

Model	Connecting piping	Lỗ vệ sinh (mm)	chiều cao H (mm)	Dài tổng thể L (mm)
KWY65	VP/VU65	φ151	192.5	266
KWY75	VP/VU75	φ151	192.5	266
KWY100	VP/VU100	φ151	192.5	260

Lắp đặt trung gian ống PVC có đường kính lớn –> sử dụng theo chiều ngang:

Cho hệ thống điều hòa không khí
Cho nước thải
Ống PVC trung gian
Ống PVC trung gian
Đầu ống PVC

Tài liệu :

25A~50A (KWY25, KWY32, KWY40, KWY40, KWY65, KWY80, KWY50)

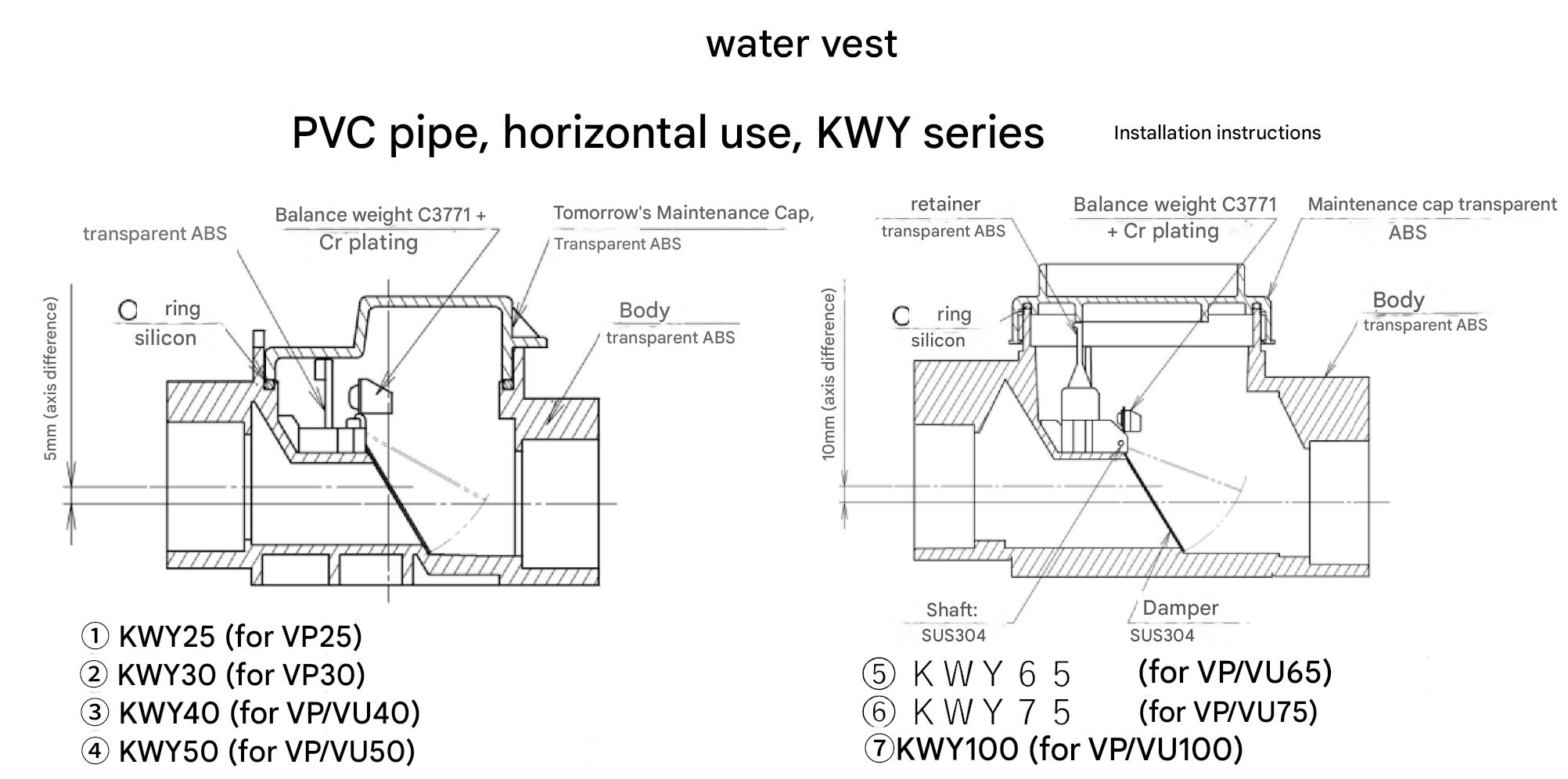

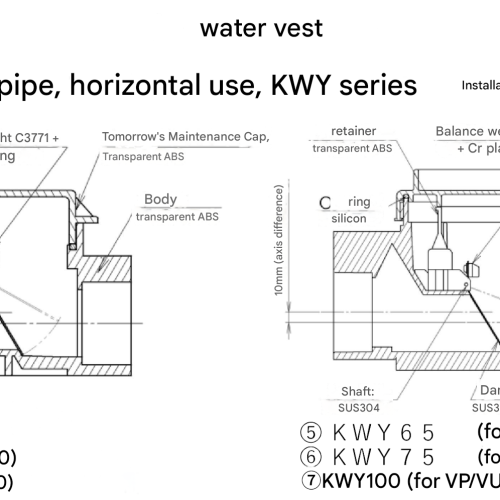

Drawing (KWY65)
Drawing (KWY75)
Drawing (KWY100)
Installation Instructions

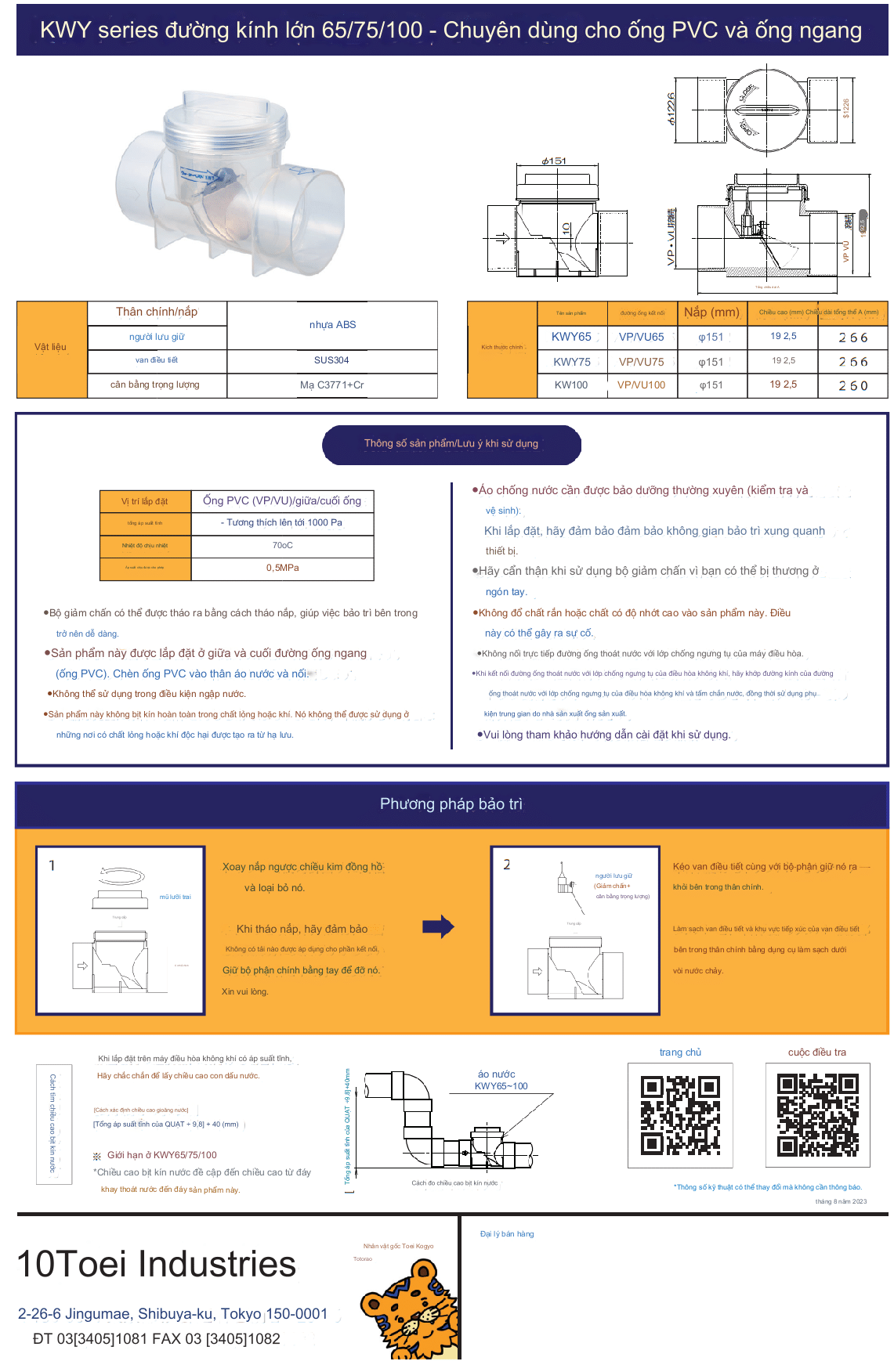

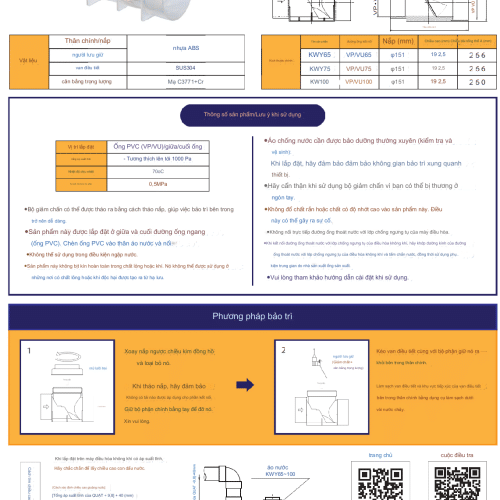

KWY Large Aperture Series Leaflet

LẮP ĐẶT

・Sản phẩm này được gắn theo chiều ngang (theo chiều ngang) ở giữa ống PVC (VP/VU).

・Khi sử dụng để thoát nước xả của máy điều hòa không khí, hãy đảm bảo đảm bảo chiều cao bịt kín cần thiết (từ đáy khay thoát nước đến đáy túi nước) đối với tổng áp suất tĩnh của quạt.

[Ví dụ: Trong trường hợp áp suất tĩnh -500 Pa (50 mm Aq), đảm bảo chiều cao bịt kín nước là +40 mm (chiều cao của khả năng thoát nước tính đến lỗ mở van điều tiết) = 90 mm trở lên đối với chiều cao bịt kín của tĩnh áp lực 50 mm. 】

・ Vì hướng kết nối đã được quyết định, vui lòng kiểm tra phía thượng nguồn và phía hạ lưu và kết nối theo đúng hướng.

・Khi lắp đặt, góc quay so với trục của bộ phận chính phải nằm trong khoảng 5°.

・Đảm bảo cung cấp độ dốc cho đường ống ngang được lắp đặt. Tránh kết nối với đường ống có độ dốc ngược.

・ Vui lòng đảm bảo một khoảng trống phía trên nắp để bảo trì trước khi lắp đặt.

・Không thể nối trực tiếp các ống PVC cứng có lớp chống ngưng tụ cho ống thoát nước của máy điều hòa.

Khớp cỡ nòng của ống PVC cứng với lớp chống ngưng tụ cho ống thoát nước điều hòa không khí với cỡ nòng của sản phẩm áo nước cần nối và kết nối bằng khớp nối trung gian do nhà sản xuất ống chế tạo.

Thận trọng khi sử dụng:

・Nhiệt độ chịu nhiệt là 70°C.

・Áp suất tĩnh cho phép lên tới -1000 Pa.

・Thực hiện vệ sinh và kiểm tra thường xuyên. Việc không làm sạch và kiểm tra có thể dẫn đến sự tích tụ nước thải và tai nạn.

・Hãy cẩn thận để không làm rơi hoặc mất vòng chữ O và van điều tiết + bộ phận giữ trong quá trình kiểm tra và vệ sinh.

・Hãy cẩn thận để không bị bỏng do thoát nước ở nhiệt độ cao.

・Hãy cẩn thận vì có nguy cơ bị thương ở ngón tay khi xử lý van điều tiết.

・Khi sử dụng ngoài trời, các sản phẩm trong suốt sẽ bị hư hỏng nhanh hơn do tia cực tím. Vui lòng sử dụng tấm che chống tia cực tím (được bán riêng).

・Xả nước trực tiếp vào lưu vực nước xám hoặc lưu vực nước thải có thể làm tăng mùi hôi, vì vậy nên sử dụng “thoát nước gián tiếp”.

・Không sử dụng ống PVC mềm ở phía trước của sản phẩm này. Chất hóa dẻo có thể chảy vào từ PVC mềm và làm hỏng sản phẩm này.

* Áp suất tối đa cho phép khi nối ống là 0,5 MPa.

Về bảo trì

Tháo nắp bằng cách xoay ngược chiều kim đồng hồ.
Khi tháo nắp, hãy dùng tay giữ bộ phận chính để đỡ nó sao cho không có tải trọng lên đường ống và các bộ phận kết nối.

Từ bên trong bộ phận chính, kéo van điều tiết cùng với bộ phận giữ ra.
Sử dụng dụng cụ vệ sinh để làm sạch van điều tiết và khu vực tiếp xúc của van điều tiết bên trong bộ phận chính dưới vòi nước chảy.

Ví dụ về cách lấy chiều cao thoát nước và bịt kín gián tiếp:
